Bevezetés: 5052 alumíniumlemez vastagságú diagram
Amikor egy projektet tervez5052 alumínium lap, Az egyik legkritikusabb döntés, amelyet meghozhat, a megfelelő vastagság kiválasztása.
Ez egy olyan választás, amely közvetlenül befolyásolja az anyag súlyát, erejét, megfogalmazhatóságát és költségeit.
A túl vékony kiválasztása kudarchoz vezethet, míg a túl vastag kiválasztás felesleges súlyt és költségeket ad.
Itt van a5052 alumínium lap vastagságú diagramnélkülözhetetlen eszközévé válik.
De a diagram csak az adatgyűjtés. Ahhoz, hogy valóban hatékonyan felhasználhassa, meg kell értenie a számok mögött álló kontextust.
Ez az átfogó útmutató nemcsak egy részletes vastagsági diagramot fog biztosítani, hanem felhatalmazza Önt is.
Megvizsgáljuk, hogyan kell elolvasni a diagramot, hogyan lehet kiválasztani az ideális vastagságot az alkalmazása alapján, és hogy az 5052 hogyan hasonlít más népszerű ötvözetekhez.
A végére magabiztosan választhatja ki a tökéletes 5052 alumíniumlapot.
Gyors frissítő: Miért válasszon 5052 alumíniumot?
Mielőtt belemerülnénk a diagramba, érdemes emlékezni arra, hogy az 5052 alumínium miért olyan népszerű és megbízható választás.
A "tengeri minőségű" alumínium néven ismert, kiemelkedő tulajdonsága a korrózióval szembeni kivételes ellenállása, különösen a sós víz és más durva környezetben.
Ezenkívül az 5052 (leggyakrabban egy H32-es hőmérsékleten) fantasztikus kombinációját kínálja a jó forma és a nagyobb szilárdság, mint más közös nem melegíthető ötvözetek, mint például a 3003 sorozat.
Ez sokoldalú munkavégzési munkavállalóvá teszi a gyártási munkák hatalmas választékát.
Kémiai összetétel
Az 5052 egy kovácsolt alumínium-magnesium ötvözet, amely elsősorban kiváló korrózióállóságáról és közepes-magas erejéről ismert.
Tipikus kémiai összetétele a következő:
| Elem | Százalék (%) |
|---|---|
| Magnézium (mg) | 2.2 – 2.8 |
| Króm (CR) | 0.15 – 0.35 |
| Alumínium (AL) | Maradék |
| Vas (FE) | Kevesebb vagy egyenlő 0,40 |
| Szilícium (SI) | Kevesebb vagy egyenlő 0,25 |
| Réz (CU) | Kevesebb vagy egyenlő 0,10 |
| Mangán (MN) | Kevesebb vagy egyenlő 0,10 |
| Cink (zn) | Kevesebb vagy egyenlő 0,10 |
| Egyéb (mindegyik) | Kevesebb vagy egyenlő 0,05 |
| Egyéb (összesen) | Kevesebb vagy egyenlő 0,15 |
Kulcsfontosságú mechanikai tulajdonságok
Az 5052-es alumíniumot nem melegíthető ötvözetnek minősítik, amelyet a hideg munka inkább megkeményít.
Mechanikai tulajdonságai kissé eltérnek, de általában a következő tartományokba esnek:
| Ingatlan | Tipikus érték (H32 temperamentum) |
|---|---|
| Végső szakítószilárdság | 210 - 260 MPa (30–38 ksi) |
| Hozamszilárdság | Nagyobb vagy egyenlő, mint 193 MPa (28 ksi) |
| Meghosszabbítás a szünetben | Nagyobb vagy egyenlő 7–12% (vastagságtól függően) |
| Keménység (Brinell) | 60–70 HB |
| Sűrűség | 2,68 g/cm³ |
| Rugalmassági modulus | ~ 70 GPa (10,2 × 10⁶ psi) |
Legfontosabb előnyök:
- Erő: Bizonyos alkalmazásoknál nagyobb, mint 1100, 3003 és 6061
- Hajlékonyság: A jó meghosszabbítás lehetővé teszi a hajlítás és a kialakulását
Korrózióállóság: Kiváló sósvízi és kémiai környezetben
Közös Temperek
Az 5052 alumínium lap több hőmérsékleten kapható, amelyek megfelelnek a változó mechanikai és gyártási igényeknek. A leggyakoribb:
| Kedély | Leírás |
|---|---|
| H32 | A feszültség keményen és részben stabil állapotban lágyul. A leggyakrabban a lemezre és a lemezre használják, kiegyensúlyozott erővel/formálhatósággal. |
| H34 | Nagyobb feszültség-keményedés, mint a H32; Nagyobb szilárdság, de csökkent a rugalmasság. Ideális a nagyobb merevségre szoruló alkalmazásokhoz. |
| H36 | Még ennél is több feszültségű; Erősebb, mint a H34, további csökkenéssel. Merev, vékony szerkezeti komponensekben használják. |
| O | Teljesen lágyítva a maximális rugalmasság és lágyság érdekében. A mély rajzot vagy összetett formázást igénylő alkalmazásokhoz használják. |
Az 5052 alumínium lap vastagságú diagramja
Az alábbi ábra gyakorlati referenciát kínál az 5052 alumínium lap leggyakoribb vastagságára.
Ez magában foglalja a mérőszámot, a decimális ekvivalenst hüvelykben, a méret milliméterben és a hozzávetőleges súly négyzetlábonként.
Ez a súly kulcsfontosságú a logisztika, a szerkezeti számítások és a projekttervezés szempontjából.
| Nyomtáv | Vastagság (hüvelyk) | Vastagság (mm) | Kb. Súly (lbs/négyzetméter) |
| 24 GA | 0.020" | 0,51 mm | 0.283 |
| 22 GA | 0.025" | 0,64 mm | 0.354 |
| 20 GA | 0.032" | 0,81 mm | 0.453 |
| 18 GA | 0.040" | 1,02 mm | 0.566 |
| 16 GA | 0.050" | 1,27 mm | 0.708 |
| 14 GA | 0.063" | 1,60 mm | 0.892 |
| 12 GA | 0.080" | 2,03 mm | 1.132 |
| 11 GA | 0.090" | 2,29 mm | 1.274 |
| 10 Ga | 0.100" | 2,54 mm | 1.415 |
| 8 Ga | 0.125" (1/8") | 3,18 mm | 1.769 |
| -- | 0.188" (3/16") | 4,76 mm | 2.654 |
| -- | 0.250" (1/4") | 6,35 mm | 3.538 |
Jegyzet:A "mérőeszköz" rendszer ritkábbá válik a 0,125 feletti vastagságnál. Ezen a ponton a szokásos gyakorlat, hogy az anyagot frakcionált vagy tizedes hüvelyk méréssel utaljuk.
Hogyan válasszuk ki a projekt megfelelő vastagságát
A diagram megadja az adatokat, de az alkalmazás diktálja a választást.
Itt van egy gyakorlati bontás, amely segít a vastagsághoz igazodni az Ön egyedi igényeivel.
Vékony mérőeszközök (0,020 "- 0.050" / 0,5 mm - 1.3 mm)
Ezek a lapok nagyon könnyűek és könnyen meghajolhatók és egyszerű szerszámokkal meghajolhatók.
Ugyanakkor minimális szerkezeti erőt kínálnak, és hajlamosak a fogásra.
- Közös felhasználások:Jelzések, könnyű vezetékek, dekoratív burkolatok, autóipari belső panelek, elektronikus házak és fröccsöntőrök.
Közepes mérők (0,063 "- 0.125" / 1,6 mm - 3.2 mm)
Ez az "édes folt" sok gyártási projekthez. Ez a tartomány kiváló egyensúlyt kínál a mérsékelt erő, merevség és a jó formálhatóság szempontjából, anélkül, hogy túl nehéz lenne. Ez az általános célú munkák leggyakoribb tartománya.
Közös felhasználások:Kis hajóhéjak, teherautó eszközkészletek, pótkocsi bőr és sárvédők, alvázlemezek, tartós házak és általános gyártási zárójelek. A 0,125 "(1/8") vastagság különösen népszerű a padló- és deszkás alkalmazásokban, ha kockás lemezként van megadva.
Vastag mérőeszközök (0,188 "- 0.250" / 4,7 mm - 6.4 mm)
Ha az erősség és a merevség az elsődleges követelmények, akkor beköltözik ezekre a vastagabb lemezekre.
Jelentősen nehezebbek, és a vágáshoz és a formájához erősebb felszerelésekre van szükség.
- Közös felhasználások:A nagy teherbírású tengeri alkatrészek, szerkezeti zárójelek, hajók transzomok, alaplemezek a gépekhez és a nagy ütközéses ellenállást igénylő alkalmazásokhoz.
Megjegyzés a vastagsági toleranciákról

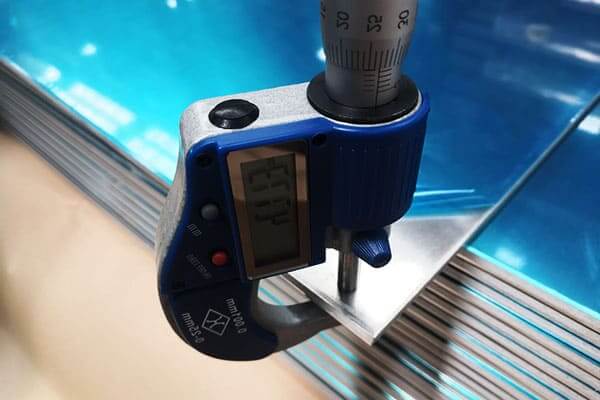

Fontos, hogy a pontos projektek megértsék, hogy a megadott vastagság "névleges" dimenzió.
A gyártók fémlemezt készítenek egy adott tolerancia tartományon belül. Például egy 0,125 "lap toleranciája ± 0,005" lehet, ami azt jelenti, hogy a tényleges vastagság 0,120 "0,130" -ig lehet.
Noha ez a legtöbb projektnél kisebb eltérés, kritikus lehet a szoros illeszkedéshez vagy a pontos súlyszámításhoz szükséges alkalmazásokhoz.
Mindig konzultáljon a beszállítói specifikációs lapjával, ha a pontosság kiemelkedően fontos.
Általános alkalmazások vastagságtartomány szerint
Az 5052 -es alumíniumlapot az iparágakban értékelik, mivel kivételes szilárdságának, korrózióállóságának és megfogalmazhatóságának egyensúlya van.
Hasznossága vastagságtól függ, lehetővé téve az alkalmazás-specifikus mérnöki műszaki műszaki műszaki műszaki műszaki műszaki műszaki értéket, mint például az autóipar, a tengeri, az építőipar és az ipari berendezések.
Vékony lapok (0,5–1,5 mm)
Alkalmazások:
- Autóipari test panelek: Az 5052-es könnyű és korrózióálló jellege alkalmassá teszi a sárvédő bélésekre, a burkolatra és a belső bőrre.
- Feliratok és adattáblák: Az ötvözet kiváló felületi felülete és könnyű nyomtatása/gravírozása ideális a közlekedési táblákhoz, a reklámlapokhoz és a dekoratív lemezekhez.
Fogyasztói elektronika: A házak és az esztétikai kivitel miatt a házakban és a hőeloszlás alkatrészeiben használják.
Közepes lapok (2,0–4,0 mm)
Alkalmazások:
- Tengeri panelek: A sósvízi korrózióállóság a legfontosabb oka annak, hogy gyakran használják a hajótest burkolatához, a kabinokhoz és a nyíláshuzatokhoz.
- Elektromos és berendezésházak: Tartósságot, elektromágneses árnyékolást és az ipari környezet elleni ellenállást kínál.
- Üzemanyagtartályok és nyomás edények: A mérsékelt szilárdság és a hegeszthetőség lehetővé teszi az alacsony nyomású folyadékkarabdításhoz.
Vastag lemezek (5,0–10,0 mm+)
Alkalmazások:
- Ipari platformok és alaplemezek: A vastagabb 5052 lapok merevségi és terhelési képessége támogatja a nehéz gépeket és a padlószerkezeteket.
- Páncélozott és szerkezeti alkatrészek: Bár nem olyan kemény, mint a ballisztikus ötvözetek, az 5052 továbbra is fényvédelmi szerkezetekben vagy megerősített kabinokban is szolgálhat.
- Teherautóágyak és pótkocsik: Megfordíthatósága és ellenállása a közúti sókkal és a nedvességgel ideálissá teszi a járművek alsó testét és a rakományplatformokat.
Hogyan befolyásolja a vastagság az 5052 -es és más ötvözeteket
A szükséges vastagságot a választott ötvözet is befolyásolja. A közvetlen vastagságú vastagságú összehasonlítás azt mutatja, hogy az 5052 miként áll össze más közös alumíniumlemezekkel.
- 5052 vs . 3003 alumínium:
A 3003 ötvözet lágyabb és kevésbé erős, mint az 5052 -es. Ahhoz, hogy ugyanolyan merevséggel érje el, mint egy 5052 -es lap, gyakran kissé vastagabb 3003 -as mérőt kell használnia.
A 3003 azonban könnyebben kialakulhat, és gazdaságosabb választás azoknál az alkalmazásoknál, ahol a nagy szilárdság és a korrózióállóság nem a legfontosabb prioritások. - 5052 vs . 6061 alumínium:
A 6061-T6 ötvözet egy hőkezelt szerkezeti alumínium, amely szignifikánsan erősebb és merevebb, mint az 5052-H32.
Következésképpen gyakran használhat 6061 vékonyabb lapot, hogy elérje ugyanazt a szerkezeti szilárdságot, mint az 5052 vastagabb lap.
A kompromisszum az, hogy a 6061 sokkal kevésbé formális (hajlamos a szoros kanyarok repedésére), és alacsonyabb korrózióállósággal rendelkezik, különösen a tengeri környezetben.
Következtetés
A5052 alumínium lap vastagságú diagramnem csupán a számok táblázata; Ez egy alapvető eszköz a sikeres projekttervezéshez és végrehajtáshoz.
A diagramban szereplő adatok kombinálásával a projekt egyedi igényeinek, súlyának, megfogalmazhatóságának és környezetének egyértelmű megértésével--megalapozott és hatékony választást hozhat.
Végül az 5052 alumínium kiegyensúlyozott profilja megbízható és sokoldalú anyaggá teszi.
Ezzel a tudással felfegyverkezve magabiztosan kiválaszthatja a tökéletes vastagságot annak biztosítása érdekében, hogy a projekt tartós, hatékony és beépítse.
Gyakran feltett kérdések (GYIK)
1. Mekkora az 5052 -es alumíniumlemezek vastagsága?
5052 alumíniumlapok általában vastagságban kaphatók0,2 mm -től 10 mm -ig.
A standard mérőeszközök általában a közé esnek0,5 mm és 6 mm, az egyedi és ipari alkalmazásokkal25 mm vagy annál több.
2. Hogyan konvertálhatom az alumíniumlemez vastagságát az MM és a mérőeszköz között?
Az alumíniummérő táblázatok négyzetlábonkénti súlyon alapulnak, és a szabványok között kissé eltérhetnek (AWG vs. gyártók). Például:
- 0,8 mm ≈ 20 mérőszám
- 1,2 mm ≈ 18 mérőeszköz
- 2,0 mm ≈ 14 mérőeszköz
3. Van -e különbség a mechanikai tulajdonságokban a lap vastagsága szerint?
Míg aalapötvözet tulajdonságaimaradj ugyanaz,A lap vastagsága befolyásolja a szerkezeti merevségetésteherbírási kapacitás.
Vastagabb lapok természetesen kínálnaknagyobb merevség, bár a vékonyabb lapok jobban megfelelnekKönnyű és kialakítható alkalmazások.
4. Hajlíthatom vagy kialakíthatom vastag 5052 alumíniumlemezeket?
Igen . 5052 Az alumínium ismertKiváló hajlékonyság, főlegH32 és H34 Tempers.
A vastagság növekedésével azonbanA hajlító sugaraknak meg kell növekednieA repedés elkerülése érdekében. Használjon megfelelő szerszám- és sugarai irányelveket.
5. Van -e standard tolerancia az 5052 alumíniumlemez vastagságára?
Igen. A vastagsági toleranciákat olyan szabványok szabályozzák, mint példáulASTM B209.
Például a 3 mm alatti lemezek esetében a tolerancia gyakran ± 0,05 mm, míg a vastagabb lemezek (pl. 10 mm) a gyártótól függően ± 0,15 mm vagy annál nagyobb tolerancia lehet.
6. Hogyan választhatom ki a projektem megfelelő vastagságát?
Fontolja meg a következőket:
- Szerkezeti terhelés vagy súlyhordozó igények
- Formázási módszer (hajlítás, mély rajz)
- Végfelhasználási környezet (pl. Tengeri, autóipari, építészeti)
- Szükséges felületi kivitel és korrózióvédelem
Keresse meg a mérnököt vagy a beszállítót a terhelési számításokhoz, ha az alkalmazás kritikus.
